El enfriamiento líquido se ha convertido en la opción predeterminada para los centros de datos de IA y HPC de alta densidad, y ese cambio ha puesto el tratamiento de agua para centros de datos directamente en la lista de prioridades. El agua transporta el calor mucho más eficientemente que el aire, pero también conlleva requisitos de mantenimiento que los sistemas de enfriamiento por aire nunca tuvieron que afrontar. El agua de enfriamiento limpia es lo que mantiene los intercambiadores de calor, las CDU, las válvulas y las tuberías libres de incrustaciones y acumulaciones.
La contaminación no se presenta de la misma manera en todas las partes del sistema, por lo que la filtración se aplica en varios puntos en lugar de uno solo. Cada etapa resuelve un problema diferente y necesita un tipo diferente de filtro para hacerlo.
¿Qué es un sistema de agua de enfriamiento líquido para centros de datos?
Los centros de datos enfriados por líquido funcionan con un sistema cerrado de agua de enfriamiento diseñado para extraer el calor de los racks de servidores de alta densidad y del hardware de IA. Ese calor sale por etapas: el agua pasa por la torre de enfriamiento, el enfriador, el circuito primario y finalmente la CDU. Como cada una de estas secciones opera bajo condiciones diferentes, la calidad del agua necesaria en cada una tampoco es la misma.
Comienza con el agua de reposición, que rellena el sistema y reemplaza lo que se pierde en el camino. A partir de ahí, el agua pasa por la torre de enfriamiento y el enfriador antes de llegar al Sistema de Agua de Instalaciones, o circuito primario. Esa agua luego alimenta cada Unidad de Distribución de Refrigerante, donde el calor se transfiere a un circuito secundario de refrigerante separado, el que realmente circula por las placas frías de las CPU, GPU y otros componentes calientes.
Cada sección enfrenta un perfil de contaminación diferente. Las torres de enfriamiento están expuestas al polvo, partículas en suspensión en el aire y crecimiento biológico del entorno. Los circuitos cerrados, por el contrario, tienden a acumular subproductos de corrosión, incrustaciones y residuos de soldadura dejados por la instalación o por años de operación. Como los riesgos difieren según la ubicación, también lo hace la filtración necesaria para gestionarlos.
Esa es la razón principal por la que la filtración aparece en múltiples puntos a lo largo del sistema de enfriamiento; detiene las partículas antes de que lleguen a bombas, intercambiadores de calor, válvulas, CDU y placas frías, donde de otro modo causarían daños reales.

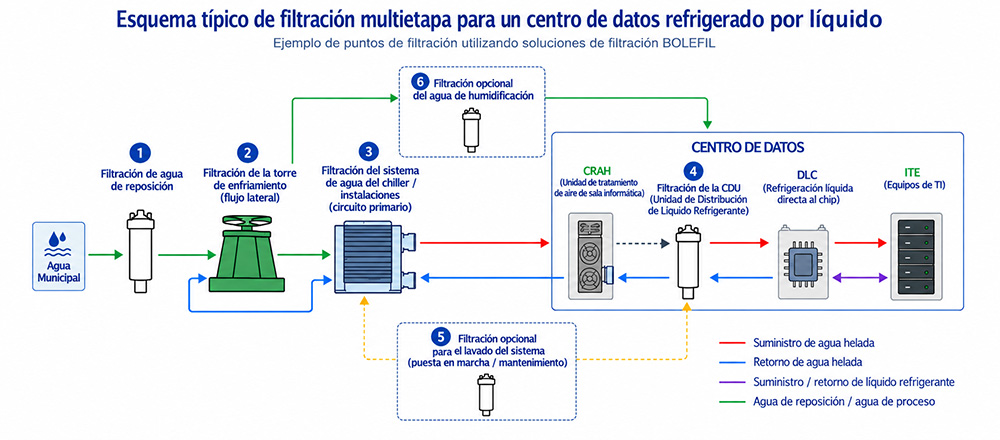

Filtración multietapa en todo el sistema de agua de enfriamiento líquido
Los desafíos de calidad del agua no son uniformes en un centro de datos enfriado por líquido. Los contaminantes provienen de diferentes fuentes en diferentes etapas, y ningún filtro único puede manejar todos ellos. Una estrategia de filtración multietapa permite que cada sección del sistema de enfriamiento líquido reciba la protección adaptada a lo que realmente está expuesta.
Etapa 1 — Filtración del agua de reposición
Todo sistema de enfriamiento comienza aquí. Los sólidos suspendidos, la arena y las partículas de óxido que entran con el agua de reposición no se quedan quietos: circulan por todo el sistema si nada los detiene en la fuente. La filtración en esta etapa evita que esa contaminación llegue siquiera al equipo aguas abajo.
Etapa 2 — Filtración lateral de la torre de enfriamiento
La torre de enfriamiento recibe la mayor parte de la exposición ambiental. El polvo en suspensión, los desechos orgánicos, las algas y los productos de corrosión encuentran su camino hacia el agua circulante durante la operación normal. La filtración lateral se ocupa de esto sin detener nada; extrae continuamente una porción del caudal y mantiene más limpias tanto la torre como el equipo conectado a ella con el tiempo.
Etapa 3 — Filtración del sistema de agua de instalaciones
El circuito primario funciona como un circuito cerrado, pero “cerrado” no significa “limpio”. Los subproductos de corrosión, las incrustaciones y los residuos finos de soldadura todavía aparecen aquí, especialmente justo después de la puesta en marcha o de un trabajo de mantenimiento. Filtrar el circuito primario mantiene ese material alejado de bombas, intercambiadores de calor, válvulas de control y CDU.

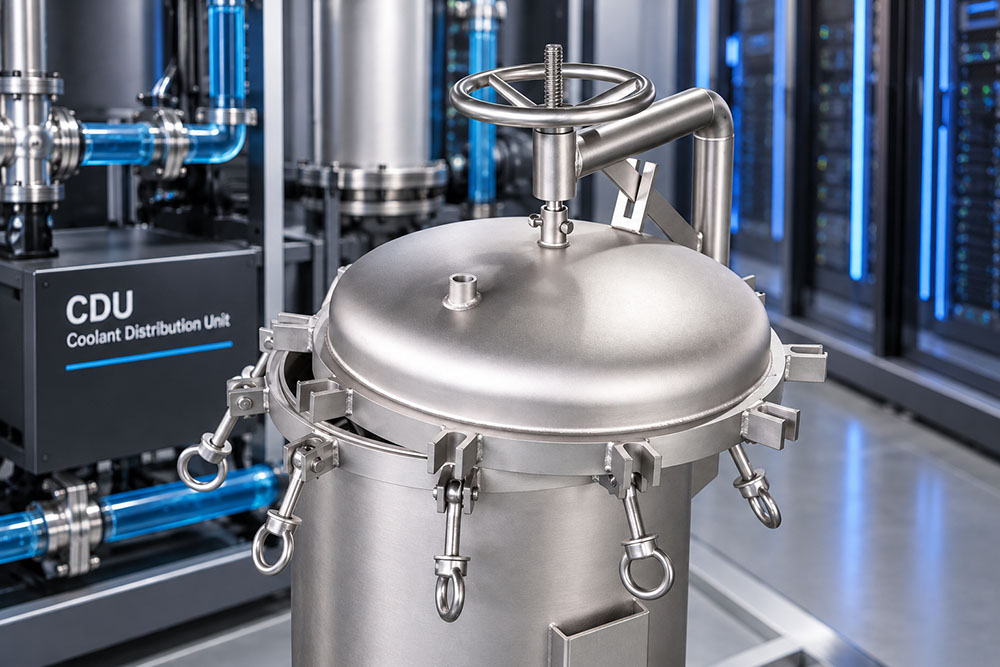

Etapa 4 — Filtración del circuito secundario de la CDU
La CDU es donde el calor pasa del circuito primario al circuito secundario que realmente sirve a las CPU y GPU. Las placas frías funcionan con canales de flujo muy pequeños, por lo que la filtración fina aquí no es opcional: es lo que evita la acumulación de partículas y mantiene el refrigerante lo suficientemente limpio para un rendimiento confiable.
Debido a que el circuito secundario hace circular refrigerante directamente a través de las placas frías, normalmente necesita la filtración más fina de cualquier punto del sistema.
¿Cómo elegir la solución de filtración adecuada para cada etapa?
Cada punto de filtración hace un trabajo diferente. Un filtro que funciona bien en una torre de enfriamiento no dará al circuito secundario de una CDU la protección que realmente necesita. Así es como la filtración normalmente se desglosa por etapa:
| Ubicación del sistema | Contaminantes principales | Clasificación típica del filtro | Tecnología de filtración típica |
| Agua de reposición | Arena, sólidos suspendidos, óxido | 5–50 μm | Filtro de cartucho o filtro de bolsa |
| Lado de la torre de enfriamiento (filtración lateral) | Polvo, limo, materia biológica, productos de corrosión | 20–75 μm | Filtro automático autolimpiante o filtro de bolsa |
| Sistema de agua de instalaciones (circuito primario) | Productos de corrosión, incrustaciones de tuberías, partículas finas | 5–25 μm | Filtro de cartucho |
| Circuito secundario de la CDU | Partículas finas, residuos metálicos, material de sellado | 1–10 μm (hasta 25 μm según el diseño del sistema) | Filtro de precisión para CDU |
| Lavado del sistema (puesta en marcha) | Escoria de soldadura, incrustaciones de tuberías, desechos de construcción | 5–100 μm (reducida progresivamente durante el lavado) | Filtro de cartucho o bolsa temporal |
¿Por qué la filtración multietapa es esencial para los centros de datos modernos?
La contaminación en un centro de datos enfriado por líquido no proviene de un solo lugar: se acumula en todo el sistema, y cada fuente es diferente. El agua de reposición puede introducir sólidos suspendidos. Las torres de enfriamiento están expuestas a desechos en suspensión y crecimiento biológico las 24 horas. Los circuitos cerrados desarrollan lentamente productos de corrosión e incrustaciones en las tuberías a lo largo de meses y años. Y durante la puesta en marcha o el mantenimiento, también se introducen residuos de soldadura y desechos de construcción.
Debido a que estos contaminantes provienen de lugares diferentes y varían enormemente en tamaño de partícula, un solo filtro no puede cubrirlo todo. Un filtro dimensionado para atrapar desechos grandes en la torre de enfriamiento no dará al circuito secundario de una CDU el control fino que necesita. Vaya en la otra dirección —coloque un filtro fino demasiado pronto en el sistema— y obtendrá una mayor caída de presión, una vida útil más corta del filtro y equipo aguas arriba sin protección.
La filtración multietapa resuelve esto adaptando el rendimiento del filtro a lo que cada etapa realmente está enfrentando. Las partículas más grandes se eliminan temprano. A medida que el agua se mueve hacia equipos más sensibles, la filtración se vuelve progresivamente más fina para manejar contaminantes más pequeños y dar a ese equipo el nivel de protección que necesita.
FAQS
Conclusión
Un solo punto de filtración no es suficiente para un centro de datos moderno enfriado por líquido. Un enfoque completo de tratamiento de agua que abarque desde el agua de reposición hasta el circuito secundario de la CDU asegura que cada parte del sistema reciba la protección que realmente está diseñada para necesitar. Eso se traduce en menos incrustaciones, mejor eficiencia de transferencia de calor y una infraestructura de enfriamiento que resiste a largo plazo.
BOLEFIL construye soluciones de filtración completas para centros de datos enfriados por líquido, y ayuda a los clientes a combinar la tecnología de filtración adecuada con cada etapa del sistema de agua de enfriamiento. ¿No está seguro de qué clasificación o tecnología de filtro se adapta a su configuración? Hable con nuestro equipo de filtración para obtener una recomendación diseñada en torno a su sistema, ya sea que esté planificando una nueva instalación o actualizando una existente.
